Einleitung
Sie haben gerade eine smarte Glühbirne an der Decke installiert und möchten den klassischen Wandschalter durch ein intelligentes Modell ersetzen. Ziel: Lichtszenen erstellen, Automatisierungen programmieren und Ihre Smart-Home-Installation voll ausnutzen. Doch dann beginnen die Probleme: Der Schalter verliert regelmäßig die Verbindung, das Licht reagiert nicht mehr auf Befehle und Ihre Szenarien werden völlig unbrauchbar.
Diese Fehlfunktion hat ihren Ursprung in einem häufigen technischen Problem: dem fehlenden Neutralleiter in der Schalterdose. Diese Situation, die in vielen europäischen Installationen vorkommt, stellt ein echtes Hindernis für die Entwicklung Ihres Smart Homes dar.
In diesem Artikel möchte ich Ihnen die technischen Ursachen dieses Problems erläutern und vor allem konkrete Lösungen vorstellen, die den deutschen Elektriknormen entsprechen, um es dauerhaft zu beheben.
Die Grundlagen der Hauselektrik verstehen

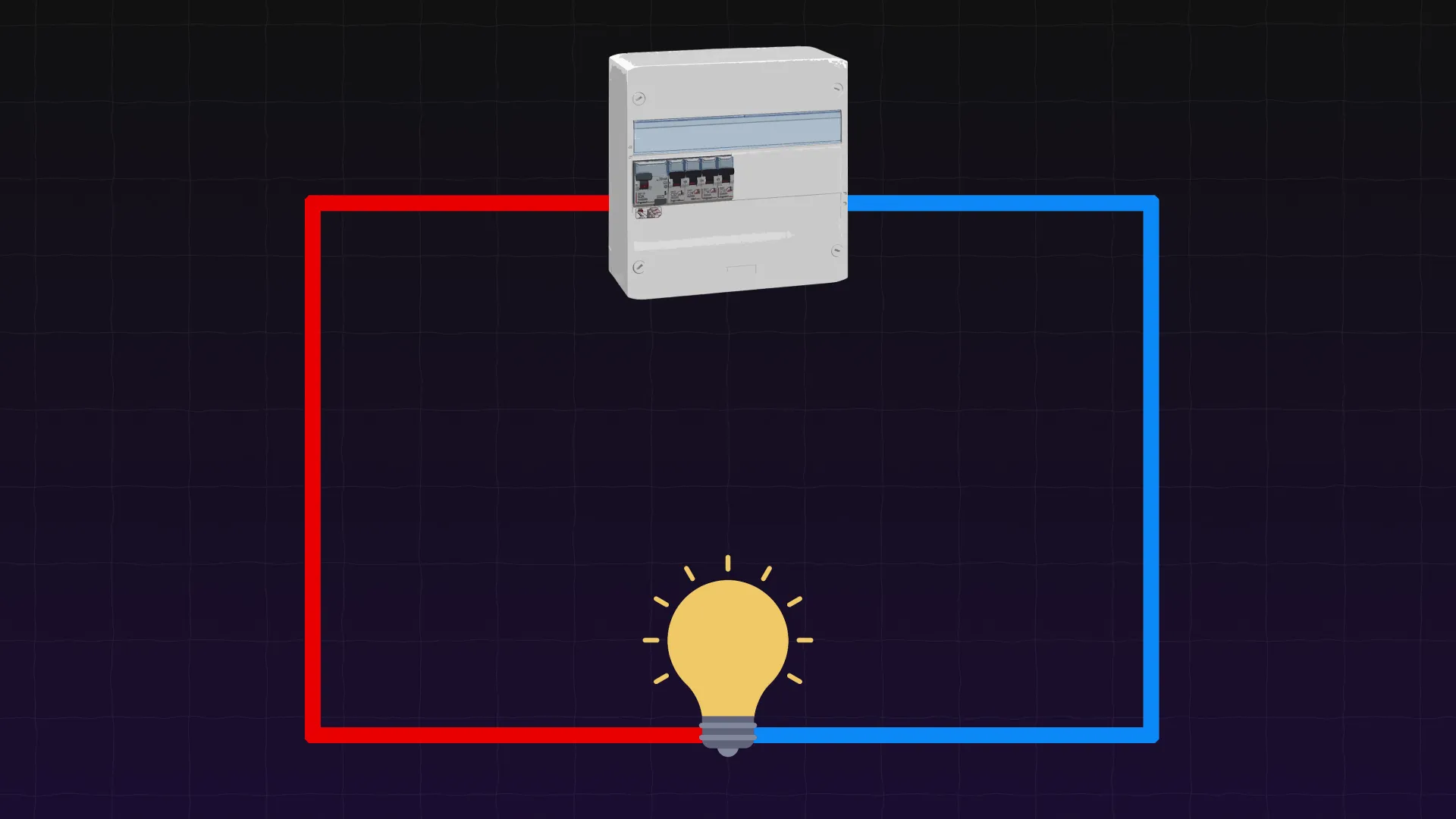

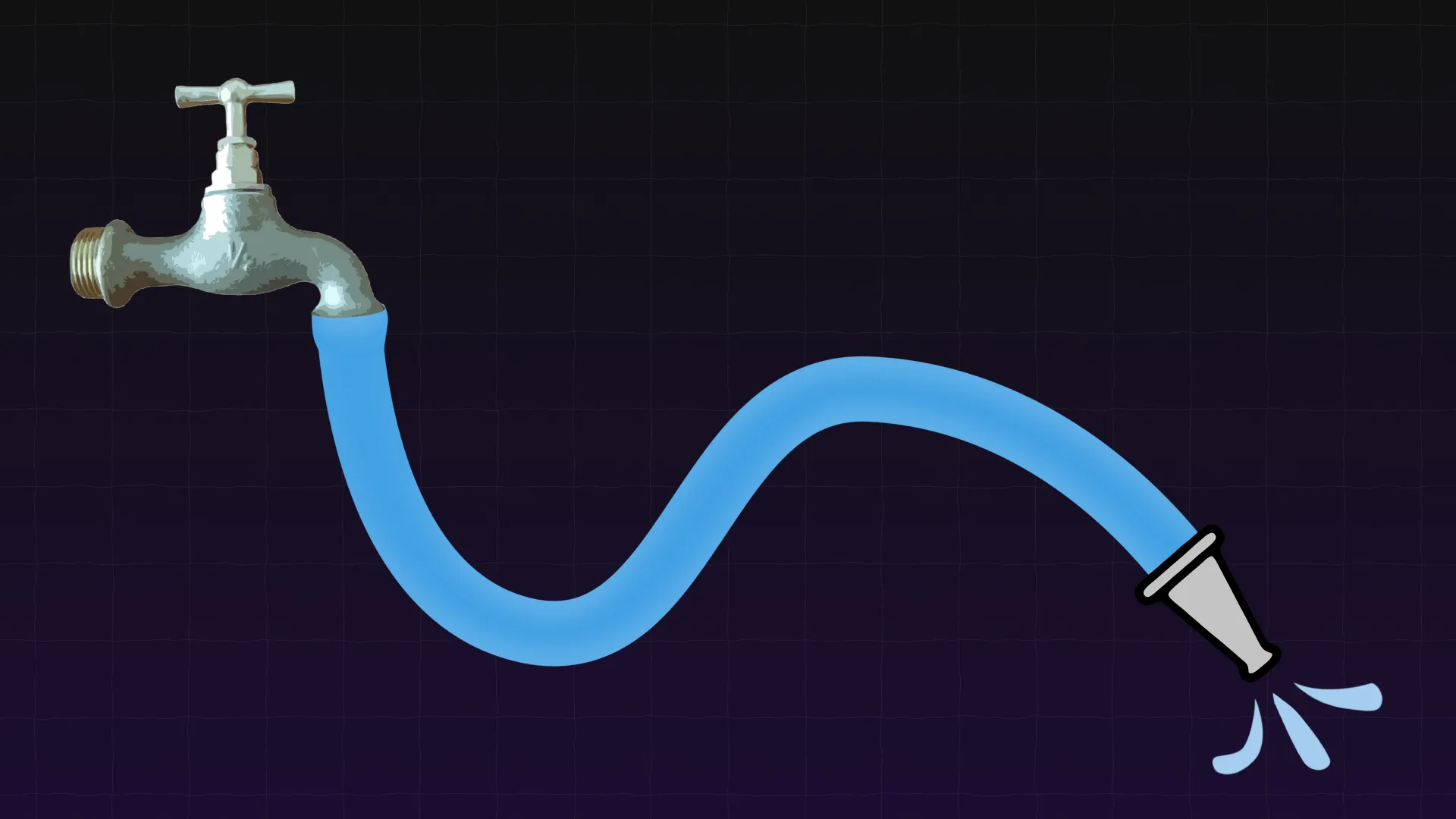

Um die Problematik zu verstehen, stellen wir uns Elektrizität als geschlossenen Wasserkreislauf vor. Der elektrische Strom benötigt zwei wesentliche Elemente: einen Eingangspunkt (die Phase) und einen Rückweg (den Neutralleiter). Ohne diese beiden Komponenten ist keine Zirkulation möglich.
In der Elektrik liefert die Phase die Energie, während der Neutralleiter den Rückweg zur Installation bereitstellt. Dieser geschlossene Kreislauf ermöglicht es dem Strom zu fließen und Ihre elektrischen Geräte zu versorgen.
Der Haushaltsstrom funktioniert mit 50 Hz Wechselstrom, was bedeutet, dass er 100 Mal pro Sekunde die Richtung wechselt. Trotz dieses Wechsels bleibt das Prinzip identisch: Die Phase oszilliert in der Spannung, während der Neutralleiter bei null Volt bleibt und so die für den Betrieb der Geräte notwendige Potentialdifferenz erzeugt.
Anatomie eines klassischen Beleuchtungskreises

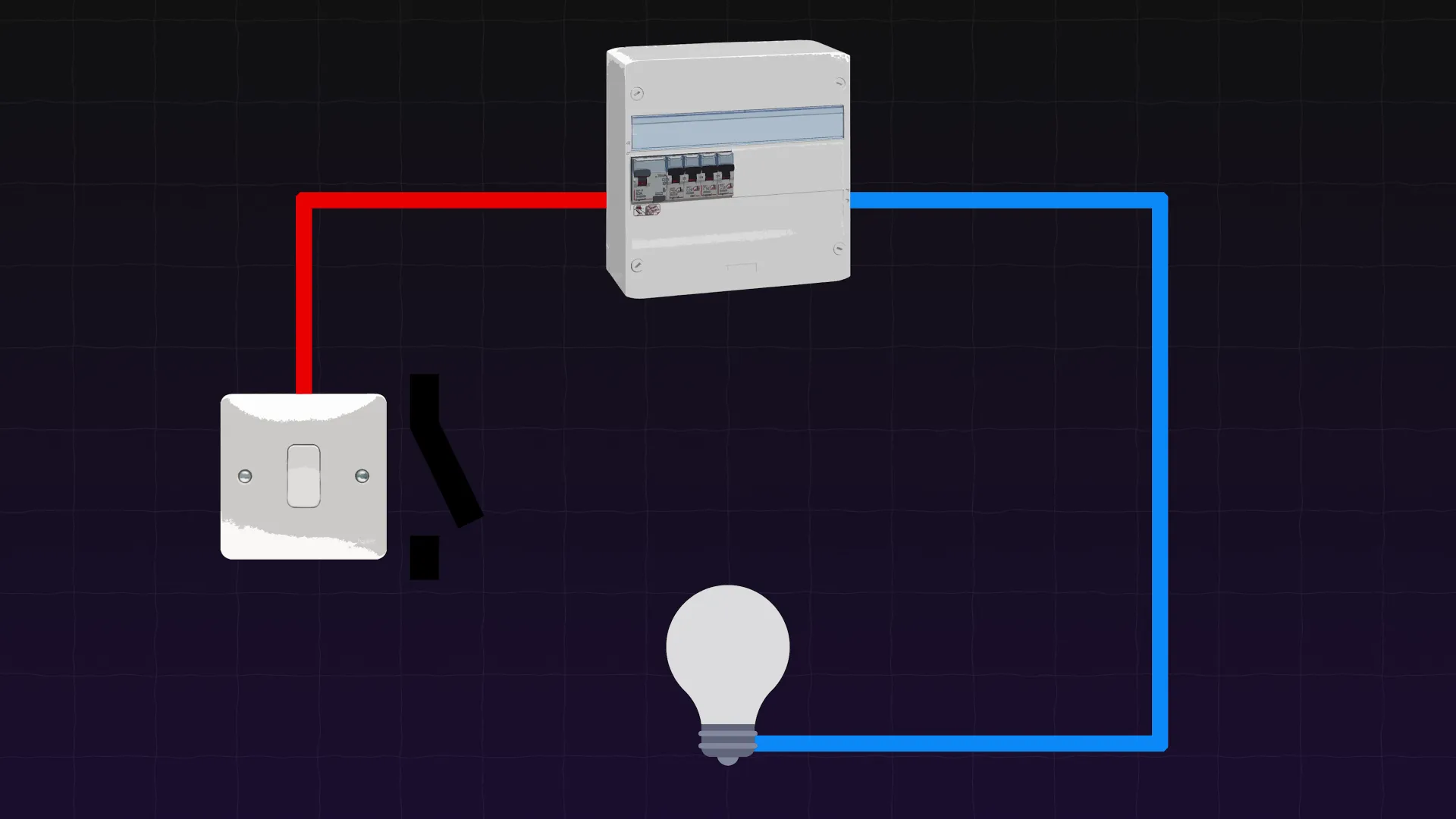

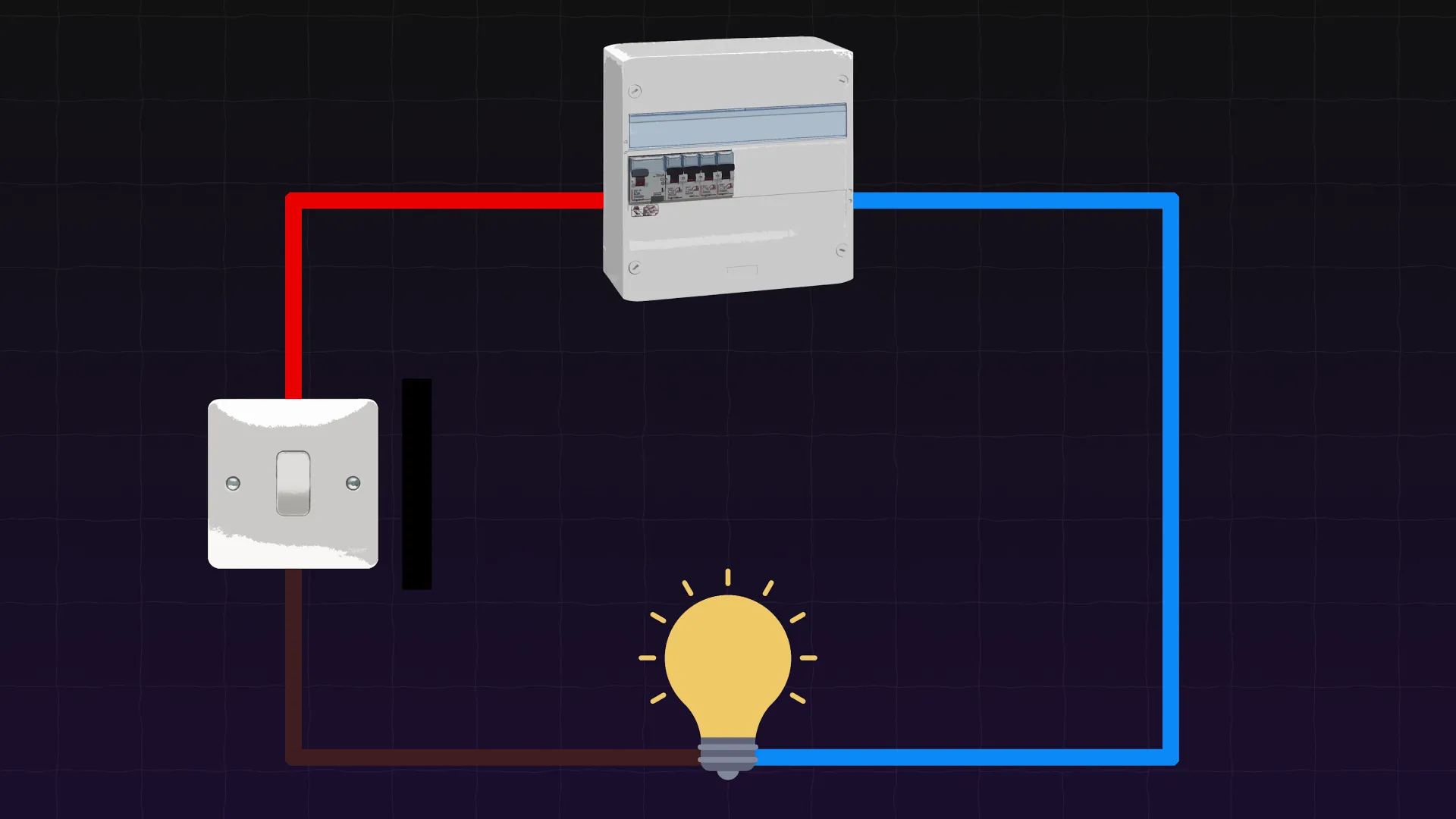

In einer traditionellen Elektroinstallation folgt die Beleuchtung einem präzisen Schema. Der Neutralleiter führt direkt vom Sicherungskasten zur Glühbirne, während die Phase vom Kasten zum Wandschalter führt. Ein drittes Kabel, die "Lampenzuleitung", führt dann vom Schalter zur Glühbirne.
Der Wandschalter fungiert als einfacher mechanischer Schalter für die Phase. Wenn Sie ihn betätigen, schließt er den Stromkreis und ermöglicht dem Strom zu fließen. In dieser Konfiguration kommen nur zwei Kabel in der Schalterdose an: die Phase und die Lampenzuleitung.
Warum stellen smarte Schalter ein Problem dar?
Im Gegensatz zu mechanischen Schaltern enthalten smarte Modelle energiehungrige elektronische Komponenten: Prozessoren, Kommunikationsmodule, Speicher. Diese Elemente benötigen eine dauerhafte Stromversorgung, um die Netzwerkverbindung aufrechtzuerhalten und Befehle zu verarbeiten.
Ohne Neutralleiter in der Schalterdose kann das smarte Gerät keinen geschlossenen Stromkreis für eine ordnungsgemäße Stromversorgung bilden. Es versucht dann, den zur Glühbirne fließenden Strom zu "parasitieren", aber diese Lösung hat erhebliche Grenzen:
Intermittierender Betrieb: Der Schalter kann sich nur versorgen, wenn die Glühbirne eingeschaltet ist und ausreichend Strom verbraucht.
Häufige Verbindungsabbrüche: Sobald die Glühbirne ausgeschaltet ist oder mit geringer Intensität arbeitet, verliert der Schalter seine Stromversorgung und verschwindet aus dem Netzwerk.
Allgemeine Instabilität: Diese Situation erzeugt kaskadenförmige Fehlfunktionen, die die gesamte Smart-Home-Installation beeinträchtigen.
Die Auswirkungen auf smarte Glühbirnen
Die Verwendung eines smarten Schalters im klassischen Relais-Modus mit einer intelligenten Glühbirne erzeugt große Konflikte. Durch das physische Unterbrechen der Phase wird die Glühbirne vollständig von der Stromversorgung getrennt und verschwindet aus dem Smart-Home-Netzwerk.
Dieser Ansatz macht alle Vorteile der Hausautomation zunichte: Unmöglichkeit, Befehle an die ausgeschaltete Glühbirne zu senden, Verlust von Szenarien und Automatisierungen, Risiko der Beschädigung elektronischer Komponenten, erhebliche Verringerung der Lebensdauer der Geräte.
Praktische Lösungen: Funkschalter
Die effizienteste Methode besteht darin, die smarte Glühbirne dauerhaft unter Spannung zu halten, indem Phase und Lampenzuleitung direkt mit einem Wago-Verbinder verbunden werden. Der Wandschalter wird dann durch ein Funkmodell ersetzt, das ausschließlich über Funksignale kommuniziert.
Die Vorteile dieser Lösung sind vielfältig: Die Glühbirne bleibt dauerhaft mit dem Smart-Home-Netzwerk verbunden, keine Einschränkungen durch die vorhandene Elektroinstallation, keine Änderungen am Sicherungskasten erforderlich, einfache Möglichkeit, weitere Bedienpunkte hinzuzufügen.
Produktfokus: Der batterielose NodOn-Schalter
Der kabellose NodOn-Schalter revolutioniert den traditionellen Ansatz, indem er die mechanische Energie des Benutzers nutzt. Jeder Tastendruck erzeugt genug Elektrizität, um einen Funkbefehl zu senden, wodurch der Bedarf an Batterien oder Akkus vollständig eliminiert wird.
Technische Eigenschaften
Funktionsweise: Kinetische Energie wird in Funksignal umgewandelt
Konnektivität: ZigBee-Protokoll
Konfiguration: Zwei Tasten, vier mögliche Aktionen
Installation: Befestigung mit Schrauben oder 3M-Klebestreifen
Wartung: Kein Eingriff erforderlich
Installationsanleitung

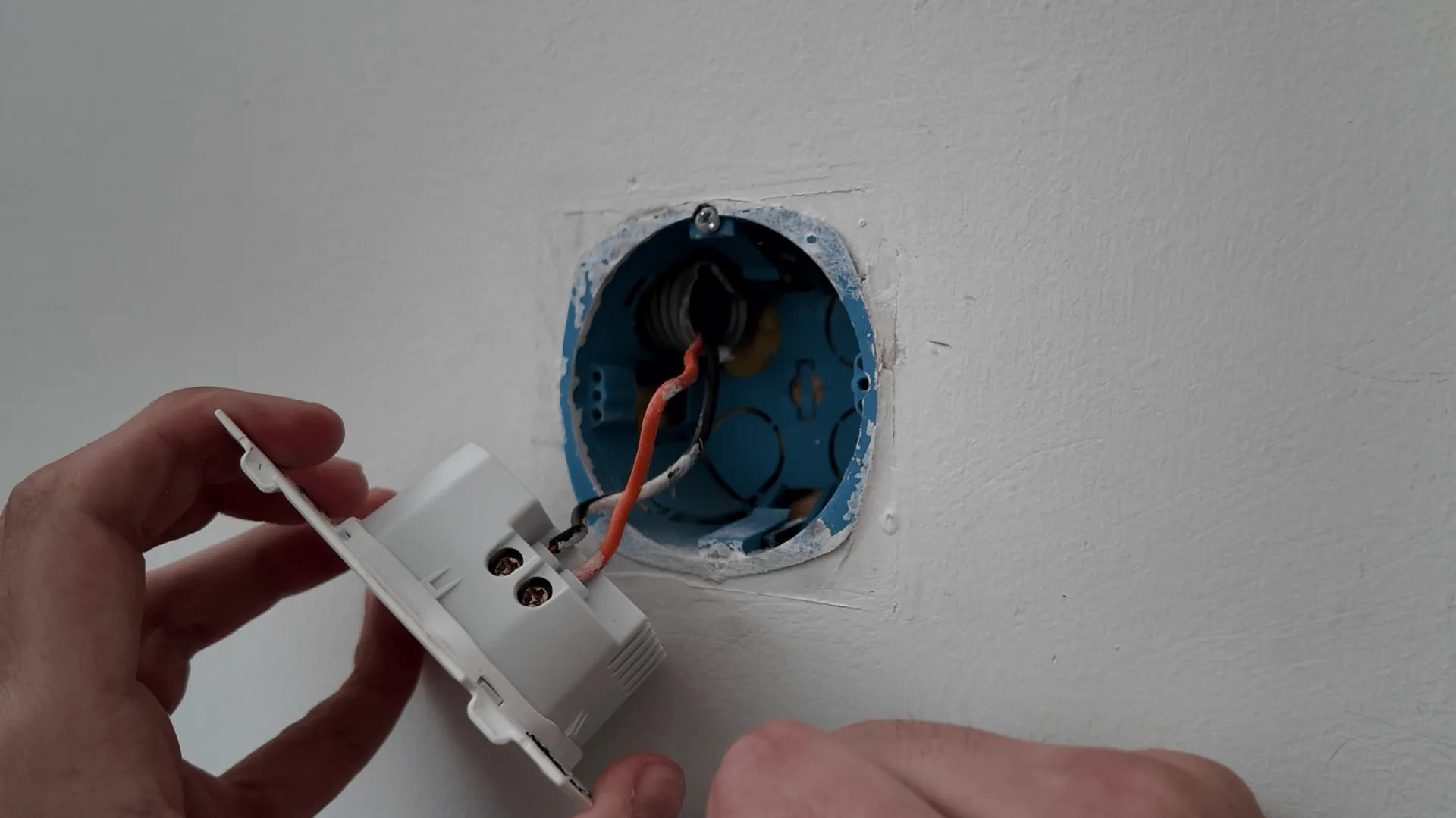

Vor jedem Eingriff schalten Sie unbedingt die Stromversorgung am Sicherungskasten ab, um Ihre Sicherheit zu gewährleisten! Nachdem Sie diese Vorsichtsmaßnahme getroffen haben, demontieren Sie den vorhandenen Schalter und identifizieren Sie eindeutig die beiden vorhandenen Kabel: Phase und Lampenzuleitung.

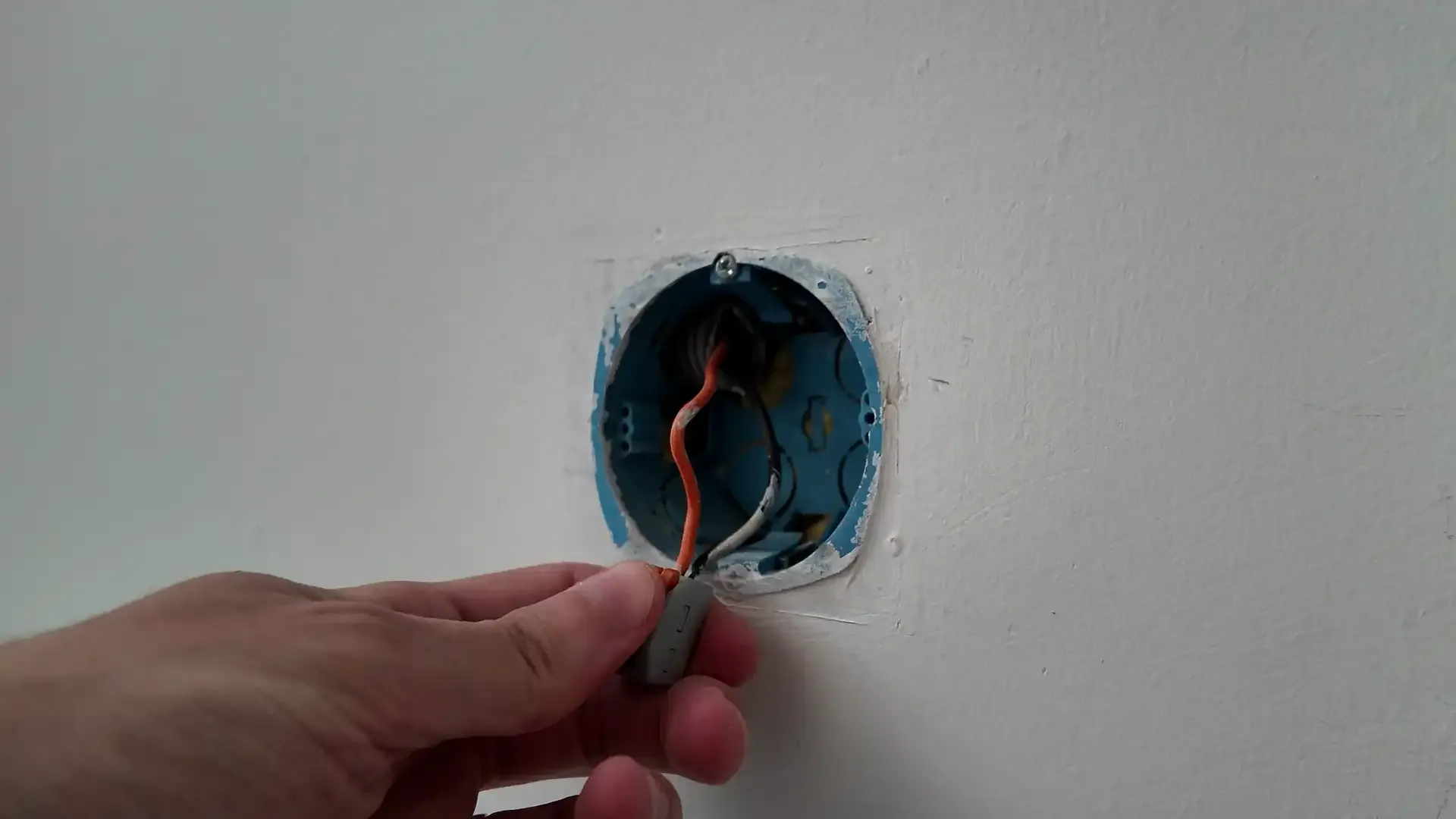

Der nächste Schritt besteht darin, diese beiden Kabel elektrisch zu verbinden. Verwenden Sie einen Wago-Verbinder der Serie 222, um Phase und Lampenzuleitung fest zu verbinden. Überprüfen Sie die Qualität Ihrer Verbindungen, bevor Sie die Kabel sorgfältig wieder in die Unterputzdose legen.
Fahren Sie dann mit der eigentlichen Installation des NodOn-Schalters fort, indem Sie ihn mit den mitgelieferten Schrauben befestigen. Nach dieser Befestigung schalten Sie die Stromversorgung am Sicherungskasten wieder ein und überprüfen Sie die ordnungsgemäße Funktion der Glühbirne, um sicherzustellen, dass die Verbindung korrekt durchgeführt wurde.
ZigBee-Konfiguration: Das Pairing-Verfahren

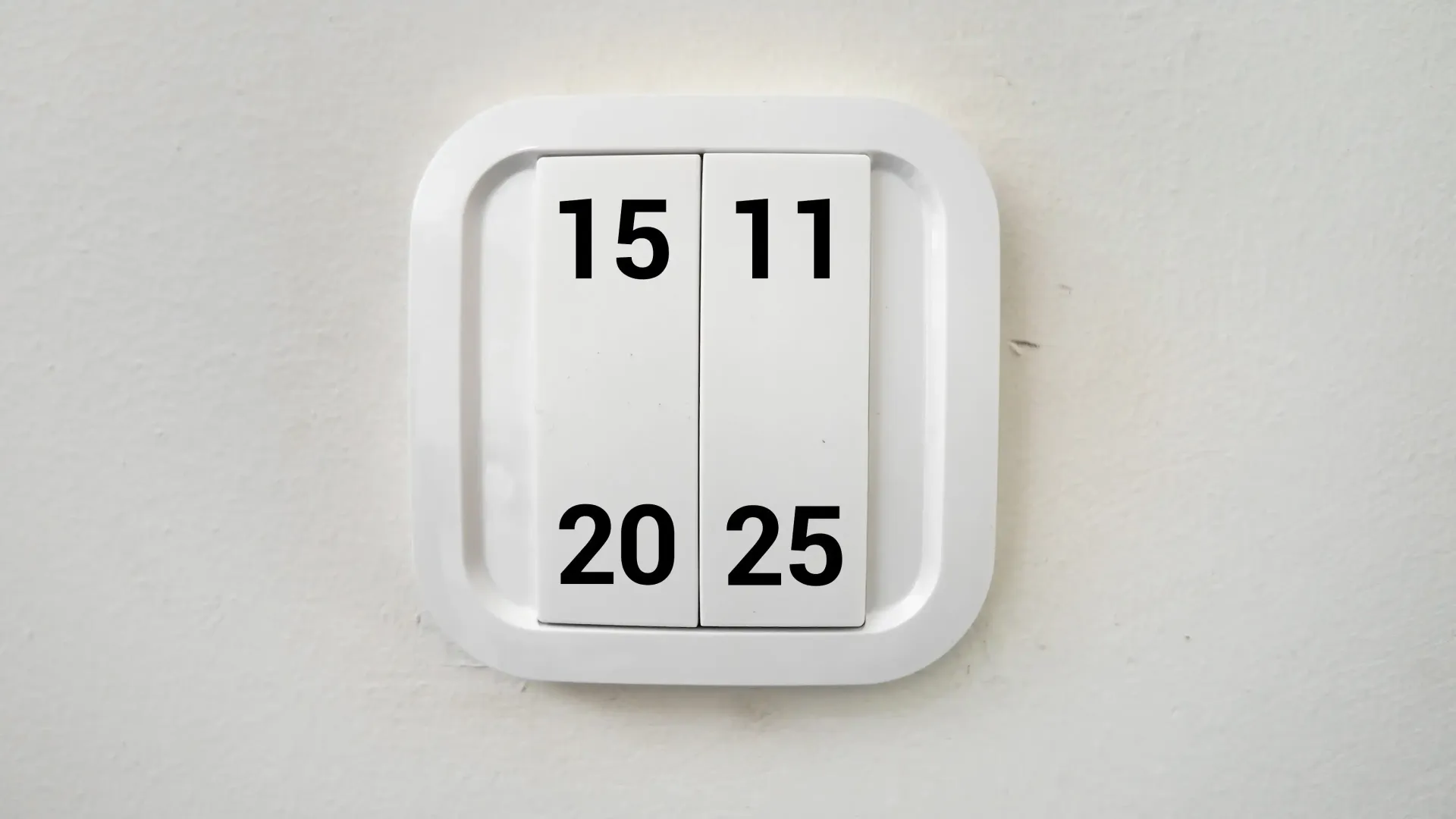

Das ZigBee-Protokoll verwendet verschiedene Kommunikationskanäle zur Optimierung der Netzwerkleistung. Der NodOn-Schalter bietet vier voroptimierte Kanäle (11, 15, 20, 25), die den Tasten des Geräts entsprechen.

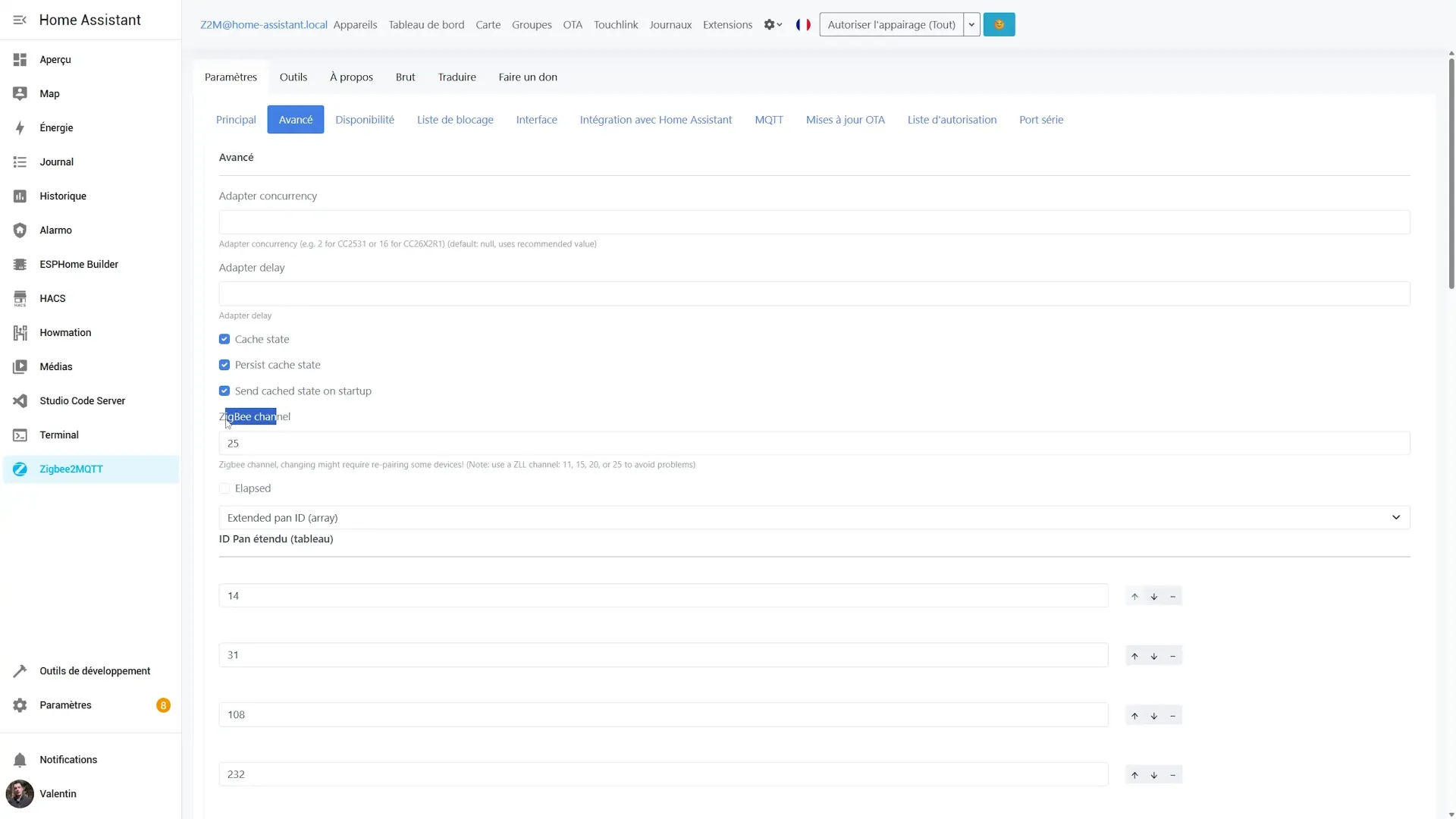

Mit ZigBee2MQTT:
- Gehen Sie zu den Einstellungen
- Wählen Sie die Registerkarte Erweitert
- Notieren Sie den Wert "ZigBee Channel"
Pairing-Verfahren
Phase 1: Aktivieren Sie den Pairing-Modus auf Ihrem ZigBee-Koordinator
Phase 2: Halten Sie die Ihrem Kanal entsprechende Taste 7 Sekunden lang gedrückt
Phase 3: Bestätigen Sie das Hinzufügen durch gleichzeitiges Drücken der Tasten oben-rechts und unten-links
Phase 4: Überprüfen Sie das Erscheinen des Geräts in Ihrer Smart-Home-Oberfläche
Nutzung und Automatisierungen
Mit der dauerhaft unter Spannung gehaltenen smarten Glühbirne können Sie nun die Möglichkeiten Ihrer Smart-Home-Installation voll ausschöpfen. Es wird möglich, komplexe Lichtszenen zu erstellen, ausgefeilte zeitliche Automatisierungen zu programmieren und die Beleuchtung an den zirkadianen Rhythmus anzupassen, um Ihr Wohlbefinden zu verbessern. Die Integration der Beleuchtung in globale Szenarien erfolgt ohne Einschränkungen, ebenso wie die Fernsteuerung von Intensität und Farbe.
Diese Lösung eignet sich besonders gut für komplexe Installationen wie Wechselschaltungen, Mehrfachbeleuchtungssysteme oder die Integration in erweiterte Smart-Home-Ökosysteme. Die durch das Fehlen von Kabelzwängen gebotene Flexibilität eröffnet neue Perspektiven für Gestaltung und Steuerung.
Wirtschaftliche Analyse und Return on Investment
Der NodOn-Schalter liegt unter der 50€-Marke, mit regelmäßigen Aktionen, die ihn auf etwa 40€ bringen. Dieser Preis beinhaltet die völlige Wartungsfreiheit, eine außergewöhnliche Lebensdauer und die definitive Lösung des Neutralleiterproblems. Die Investition rechtfertigt sich schnell durch die Beseitigung wiederkehrender Fehlfunktionen und die dem gesamten System verliehene Stabilität.
Im Vergleich zu konkurrierenden Lösungen wie dem Philips Hue Dimmer Switch bietet der NodOn-Schalter eine bessere ästhetische Integration, universelle Kompatibilität und vor allem keine Ökosystem-Beschränkungen. Diese Vielseitigkeit stellt einen erheblichen Vorteil für Benutzer dar, die ihre Wahlfreiheit bei vernetzten Geräten bewahren möchten.
Fazit
Das Fehlen eines Neutralleiters in europäischen Elektroinstallationen muss kein Hindernis mehr für die Einführung von Smart-Home-Technologie sein. Funkschalter, insbesondere das vorgestellte NodOn-Modell, bieten eine elegante, normenkonforme und wirtschaftlich tragfähige technische Lösung.
Dieser Ansatz verwandelt eine technische Einschränkung in eine Innovationschance und ermöglicht es Smart-Home-Enthusiasten, ihre vernetzten Installationen voll auszuschöpfen. Die anfängliche Investition rechtfertigt sich schnell durch die dem System verliehene Stabilität und die Eliminierung von Wartungskosten.
